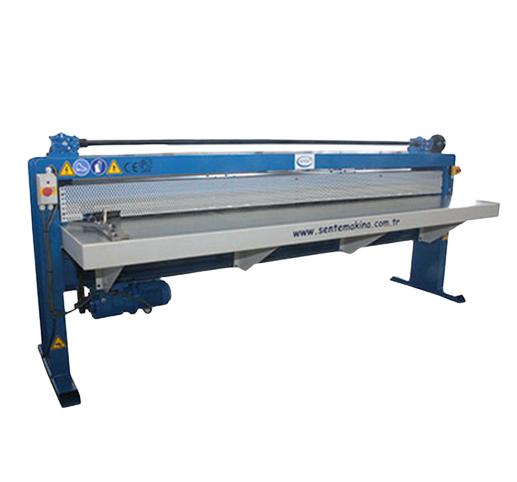

Станок для закрытия воздуховодов
Если вы хотите изготовить воздуховоды и отводы больших размеров, вам нужно использовать более толстый материал. В таких процессах большое значение приобретают тип шва и тип формовки. Этот станок позволяет изготавливать защелки и зажимы Питтсбург. Машина имеет 9 станций. Хотя питтсбургская формовка занимает больше времени и немного сложна в изготовлении, прочность намного лучше. По сравнению с питтсбургской формовкой, формовка защелки намного проще. При формировании защелки два зажима вставляются друг в друга. Эта машина позволяет вам использовать оба типа формовки, которые вы решите использовать. Помимо этого, существуют также различные типы наборов роликов, которые также позволяют выполнять различную формовку (зажим).
Технические характеристики:
|
Сила: |
3 кВт |
|
Напряжение – Частота: |
380-400 В переменного тока 50-60 Гц / 3 фазы |
|
Текущий: |
6 А |
|
Рабочая скорость: |
15 м/мин |
|
Максимум толщина листа: |
0,5-1,2 мм Оцинкованный 0,5-0,7 мм Нержавеющая сталь 0,5-0,7 мм Алюминий |
|
Габаритные размеры: |
2,2 м х 0,66 м х 1,07 м |
|
Вес нетто: |
410 кг |
|
Опции: |
Рабочее напряжение (220В, 380В, 460В) |

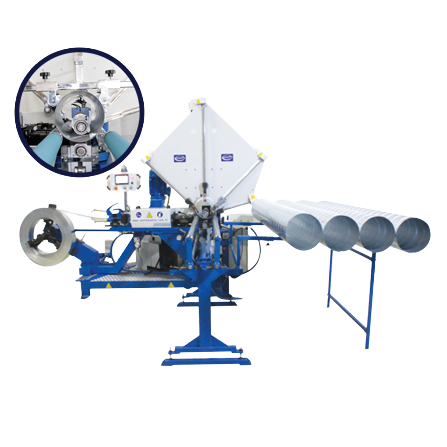

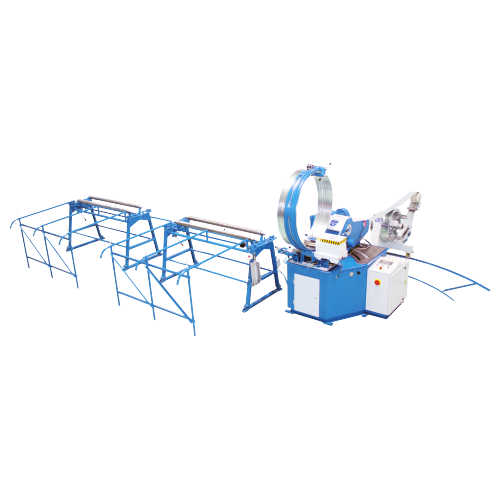

Машина для изготовления круглых каналов
Машина для производства круглых воздуховодов - это машина, которая может производить воздуховоды нужного диаметра и длины. Машина является самой полезной и экономичной среди своих аналогов как с точки зрения дизайна, так и с точки зрения удобства использования. Он имеет возможность сочетаться с высоким качеством. С помощью машины можно производить трубы как стандартных диаметров, так и бесконечно разных размеров. Производимый канал соответствует стандартам EUROVENT и SMACNA.
Режущий блок работает через гидравлическую систему, а процесс резки осуществляется ножевым механизмом. Формование и закрытие изготовленного канала осуществляется механически, а в процессе формования используется специальная охлаждающая жидкость. Машина для круглых воздуховодов подходит для предприятий всех сфер и размеров, работающих в секторе вентиляции.
Основные характеристики машины:
· Переход на другой производственный диаметр выполняется быстро и просто
· Регулируемая скорость производства
· Катушки для натяжения шнура большого диаметра
· Стальные ленты ONE подходят для всех диаметров
· Блок удаления листового металла
· Закрывающие ролики в зависимости от толщины листа
· При желании диаметр воздуховода можно уменьшить на 1 или 2 мм меньше или больше без замены ремня
· Резка производится ножом
Технические характеристики:
|
МОДЕЛЬ |
(Ø100 – Ø1250) |
(Ø100 – Ø1600) |
(Ø100 – Ø1250) |
|
Прочность |
9 кВт |
: 9 кВт |
12 кВт |
|
Напряжение-частота |
380–400 В перем. тока / 50–60 Гц / 3 фазы+N+PE |
380–400 В переменного тока/50–60 Гц 3Ф+Н+З |
380–400 В перем. тока / 50–60 Гц / 3 фазы+N+PE |
|
Поток |
15 А |
: 15 А |
20 А |
|
Давление воздуха |
6 баров |
: 6 бар |
6 баров |
|
Рабочий диапазон |
Ø 100 мм – Ø 1250 мм |
: Ø 100 мм – Ø 1600 мм |
Ø100 мм-Ø1250 мм |
|
Максимум. рабочая скорость |
4 – 39 м/мин. |
: 4 – 39 м/мин. |
4-39 м/мин. |
|
Толщина обрабатываемого листа |
Оцинкованный 0,4 – 1,0 мм Вариант 1,0 – 1,2 мм Алюминий 0,6 – 1,0 мм Нержавеющая сталь 0,4 – 0,7 мм |
Оцинкованный 0,4 – 1,0 мм Алюминий 0,6 – 1,0 мм Нержавеющая сталь 0,4 – 0,7 мм |
Оцинкованный 0,4 – 1,0 мм Алюминий 0,6 – 1,0 мм Нержавеющая сталь 0,4 – 0,7 мм |
|
Используемая ширина листа |
137мм |
: 137 мм |
137мм |
|
длина продукта |
мин. 500 мм Макс. 6000мм |
: мин. 500 мм Макс. 6000мм |
мин. 500 мм Макс. 6000мм |
|
Мощность разматывателя |
Максимум. 750 кг макс. внешний диаметр Ø1000 мм мин. внутренний диаметр Ø508 мм |
: Макс. 750 кг макс. внешний диаметр Ø1000 мм мин. внутренний диаметр 508 мм |
Максимум. 750 кг макс. внешний диаметр Ø1000 мм мин. внутренний диаметр 508 мм |
|
Длина * Ширина * Высота |
: 3,20 метра. Х 1,75 метра. х 2,50 м. |
: 3,70 м. х 2,50 м. х 2,90 метра. |
3,70 метра х 2,50 м. х 2,90 метра. |
|
Вес нетто |
1650 кг |
: 1850 кг |
2050 кг |
|
СТАНДАРТНЫЕ РАЗМЕРЫ ДИАМЕТРА |
Ø100, Ø125, Ø150, Ø160, Ø180, Ø200, Ø224, Ø250, Ø280, Ø300 Ø315, Ø355, Ø400, Ø450, Ø500, Ø560, Ø600, Ø630, Ø710, Ø520, Ø800 10120, Ø10120, Ø800, Ø900 Все стандартные диаметры и промежуточные диаметры производятся с одной лентой. |
Ø100, Ø125, Ø150, Ø160, Ø180 Ø200, Ø224, Ø250, Ø280, Ø300 Ø315, Ø355, Ø400, Ø450, Ø500, Ø560, Ø600, Ø630, Ø700, Ø500, 2500, Ø700, Ø700, Ø700, Ø700, Ø700, Ø500, Ø700, Ø700, Ø500. Все стандартные диаметры и промежуточные диаметры производятся с одной лентой. |
Все стандартные диаметры производятся с одной лентой. АВТО РЕГУЛИРУЕМЫЙ |
|
автоматический наклон |
нет |
нет |
Есть |
|
Гидравлический |
есть |
есть |
Есть |
|
Настройка входа для волос |
Руководство |
Руководство |
автоматический |
|
Настройка диаметра |
Руководство |
Руководство |
автоматический |

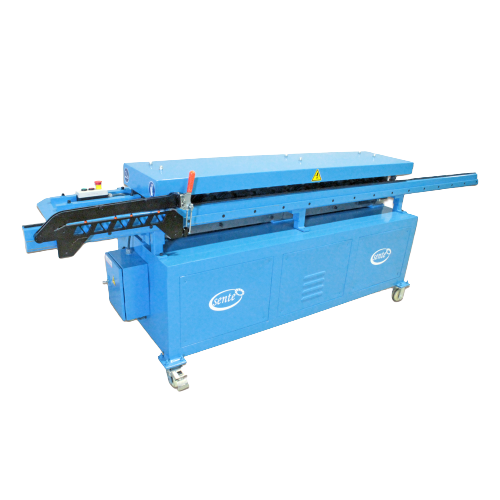

Фланцевая и зажимная машина TDF/TDC
Эта машина предназначена для изготовления фитингов TDF/TDC. На машине есть две отдельные группы роликов, каждая из которых состоит из 14 станций.
В то время как одна из групп роликов имеет форму фланца tdf/tdc, могут быть изготовлены зажимы, необходимые для соединения самофланцевых каналов с другой группой.
Технические характеристики:
|
Мощность: |
3 кВт |
|
Напряжение – Частота: |
380/400 В / 50 Гц / 3 фазы+N+PE |
|
Текущий: |
8А |
|
Толщина листа: |
0,50 мм – 1,00 мм |
|
Количество станций: |
14 |
|
Максимальная скорость: |
8 м/мин |
|
Вес машины: |
1500 кг |
|
Размеры машины: |
1500 мм х 700 мм х 1150 мм |
|
Вариант: |
Форма катушки Ширина фланца; TDF или TDC: 20 мм – 25 мм или 35 мм |

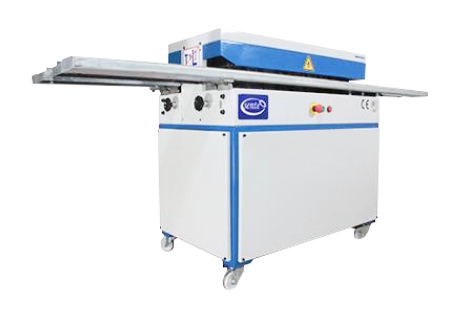

Призматическая машина для профилирования воздуховодов
Оборудование для нанесения ребра жесткости в основном используется при производстве систем вентиляции и воздуховодов, а также для придания дополнительной жесткости различным металлическим листовым заготовкам. Эту машину можно использовать для изготовления: Z-образное ребро жесткости, трапециевидное ребро и U-образное.
Технические характеристики:
|
Рабочая длина, мм |
1250 |
|
Сталь (400 Н/мм2), мм |
0.50 - 1.5 |
|
Нерж. сталь 600 Н/мм2, мм |
0.40 - 1.0 |
|
Высота профилирования |
0 – 3.0 |
|
Скорость профилирования, м/мин |
20 |
|
Расстояние между роликами, мм |
160 |
|
Длина, мм |
1800 |
|
Ширина, мм |
1250 |
|
Высота, мм |
1270 |
|
Электропитание, В/Гц |
3x400/50 |

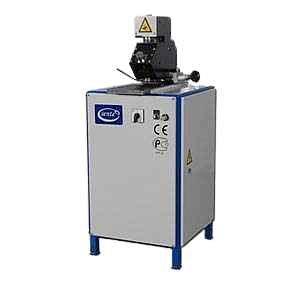

Отбортовочная машина
Станки предназначены для получения ответной части замков типа «питтсбург» и «защелка» (SnapLock) на прямых и криволинейных участках металлического листа. Надежный и простой в работе станок.
Технические характеристики:
|
Сила |
0,55 квт |
|
Напряжение – Частота |
220 в переменного тока / 50 – 60 гц / 1 фаза |
|
Текущий |
4,5 а |
|
Рабочая скорость |
1 – 10 м/дк |
|
Толщина листа |
0,5 – 1 мм |
|
Высота стороны фланца |
8 мм или 10 мм |
|
Внутренний радиус для сегмента 90 градусов |
мин. ø 120 мм |
|
Внутренний радиус для сегмента 180 градусов |
мин. ø 180 мм |
|
Габаритные размеры |
570 х 620 х 1300 мм |
|
Масса |
200 кг |

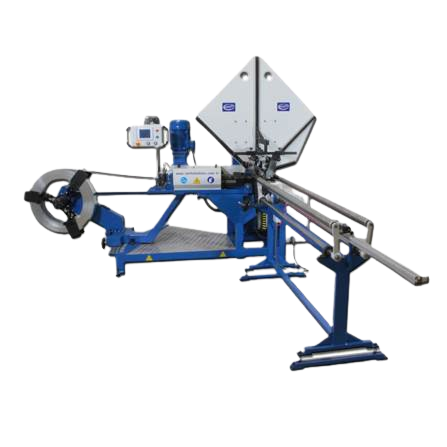

Сверхмощная трубоформовочная машина
Машина для формования труб предназначена для производства воздуховодов нужного диаметра и длины. Машина разработана в соответствии со стандартами EUROVENT и SMACNA. Он позволяет изготавливать воздуховоды высокого качества в короткие сроки при малой эксплуатации. Это экономичное решение для круглых воздуховодов.
Великолепная продольно-резательная машина разрезает спиральные каналы без шума и горячих искр, как это происходит на пиле, и обеспечивает гладкие концы труб без удаления заусенцев.
Технические характеристики:
|
Мощность: |
20 кВт |
|
Напряжение-частота: |
380/400 В / 50 Гц / 3 фазы+PE |
|
Текущий: |
53А |
|
Давление воздуха: |
6 бар 210 л/мин |
|
Гидравлический блок: |
Да / 110 бар |
|
Рабочая скорость: |
4 м/мин – 65 м/мин |
|
Толщина листа: |
0,40 мм – 1,0 мм Оцинкованный алюминий / 0,40 мм – 0,80 мм Нержавеющая сталь |
|
Вариант толщины листа: |
1,0 мм – 1,2 мм Оцинковка |
|
Ширина листа: |
0,40 мм – 1,00 мм Для 137 мм |
|
Вариант ширины листа: |
1,0 мм – 1,2 мм Для 140 мм |
|
Диапазон диаметров: |
Ø80мм – Ø1250мм |
|
Вариант диапазона диаметра: |
Ø80мм – Ø1500мм |
|
Длина изделия: |
Минимум 250 мм / максимум 6000 мм |
|
Размер рулона листа: |
Минимальный внутренний диаметр Ø508 мм / ширина 137 мм Максимум. Вес 750 кг / наружный диаметр Макс. Ø1000мм |
|
Размеры машины: |
1750 мм х 1460 мм х 1390 мм |
|
Вес машины: |
2487 кг |
|
Стандартные размеры диаметра: |
Ø100, Ø125, Ø150, Ø160, Ø180 Ø200, Ø224, Ø250, Ø280, Ø300 Ø315, Ø355, Ø400, Ø450, Ø500, Ø560, Ø600, Ø630, Ø710, Ø500, Ø1200, Ø10120, 10100, Ø900 |
|
Дополнительные размеры диаметра: |
Ø80, Ø1300, Ø1400, Ø1500, Ø1600 |

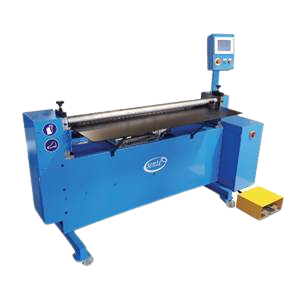

Овально-роликовый станок
Овально-роликовый станок - это станок для прокатки листа в соответствии с размером овала, введенным на экране ПЛК. Oval Roller Machine прокатывает овальные колена, овальные переходники и тройники, необходимые для систем овальных воздуховодов. Стандартные овальные размеры находятся в памяти экрана ПЛК, а для специальных размеров также доступна опция ручной прокатки. Машина работает педалью. Это позволяет бесперебойное производство с системой автоматизации.
Преимущества овального воздуховода по сравнению с прямоугольным воздуховодом:
· Лучший воздушный поток
· Простая установка
· Меньше монтажного материала
· Меньше места
· Больше силы
· Современный дизайн
Технические характеристики:
|
Максимальная длина материала: |
1220 мм |
|
Максимум. Толщина листа: |
1,0 мм |
|
Мин. Радиус-толщина: |
45 мм (0,5 мм) 38 мм (1,0 мм) |
|
Диаметр роликов: |
60 мм |
|
Рабочая скорость: |
9 м/мин |
|
Сила: |
50-60 Гц 380 В |
|
Размеры Д х Ш х В: |
1905 х 724 х 1345 мм |
|
Масса: |
340 кг |
Спирально-навивной станок FULL - AUTO -2
Станок для круглых воздуховодов предназначен для изготовления воздуховодов нужного диаметра и длины. Этот станок самый полезный и экономичный среди подобных. Имеет качественную стыковочную форму. Возможно производство труб как стандартных диаметров, так и бесконечно разных размеров. Изготовленный канал соответствует стандартам Eurovent и Smacna. Процесс нарезки производится ножом. Режущий блок работает пневматически. Формование и закрытие имеют механическую конструкцию. При формовании используется охлаждающая жидкость.
Технические характеристики:
|
МОДЕЛЬ: |
(Ø100 – Ø1250) |
|
Прочность: |
12 кВт |
|
Напряжение – Частота: |
380–400 В перем. тока / 50–60 Гц / 3 фазы+N+PE |
|
Поток: |
20 А |
|
Давление воздуха: |
6 баров |
|
Рабочий диапазон: |
Ø100 мм-Ø1250 мм |
|
Максимум рабочая скорость: |
4-39 м/мин. |
|
Толщина обрабатываемого листа: |
Оцинкованный 0,4 – 1,0 мм Алюминий 0,6 – 1,0 мм Нержавеющая сталь 0,4 – 0,7 мм |
|
Используемая ширина листа: |
137мм |
|
Длина продукта: |
мин. 500 мм Макс. 6000мм |
|
Мощность разматывателя: |
Максимум. 750 кг макс. внешний диаметр Ø1000 мм мин. внутренний диаметр 508 мм |
|
Длина * Ширина * Высота: |
3,70 метра х 2,50 м. х 2,90 метра. |
|
Вес нетто: |
2050 кг |
|
СТАНДАРТНЫЕ РАЗМЕРЫ ДИАМЕТРА: |
Все стандартные диаметры производятся с одной лентой. АВТО РЕГУЛИРУЕМЫЙ |
|
Автоматический наклон: |
Есть |
|
Гидравлический: |
Есть |
|
Настройка доступа к листу: |
автоматический |
|
Настройка диаметра: |
автоматический |

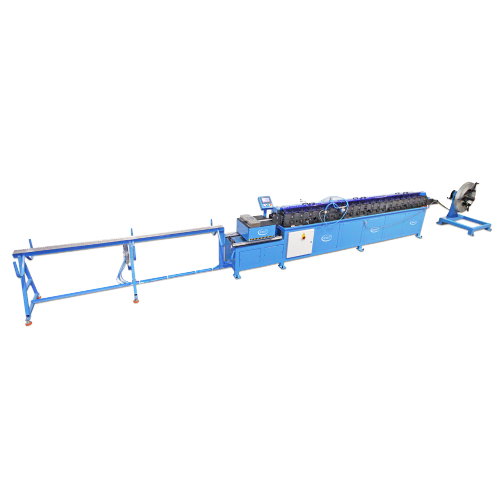

Фланцевая машина
TDC Flange Machine предлагает вам производить фланцы на вашем предприятии с высоким качеством. Предотвращает утечку воздуха внутри фланца с помощью силиконовой мастики.
Система состоит из:
· Разматыватель
· Профилегибочная установка
· Система управления ПЛК
· Силиконовый бак
· Итоговый стол
· Летающая пила
Технические характеристики:
|
Ширина подачи листов: |
Модель Т-20 92мм |
Модель Т-25 105мм |
Модель Т-30 121мм |
Модель Т-35 137мм |
|
Сила: |
7 кВт |
7 кВт |
7 кВт |
7 кВт |
|
Напряжение – Частота: |
380/400 В переменного тока, 50–60 Гц, 3 фазы + защитное заземление |
380/400 В переменного тока, 50–60 Гц, 3 фазы + защитное заземление |
380/400 В переменного тока, 50–60 Гц, 3 фазы + защитное заземление |
|
|
Поток: |
20А |
20А |
20А |
20А |
|
Масса: |
2200 кг |
2200 кг |
2200 кг |
2200 кг |
|
Габаритные размеры: |
9550 мм х 1200 мм х 600 мм |
9550 мм х 1200 мм х 600 мм |
9550 мм х 1200 мм х 600 мм |
9550 мм х 1200 мм х 600 мм |
|
Толщина листа: |
0,6 мм |
0 ,7 мм |
0,7 мм |
0,8мм |
|
Количество станций: |
20 |
20 |
20 |
20 |
|
Максимум рабочая скорость: |
12мт/день |
12мт/день |
12мт/день |
12мт/день |

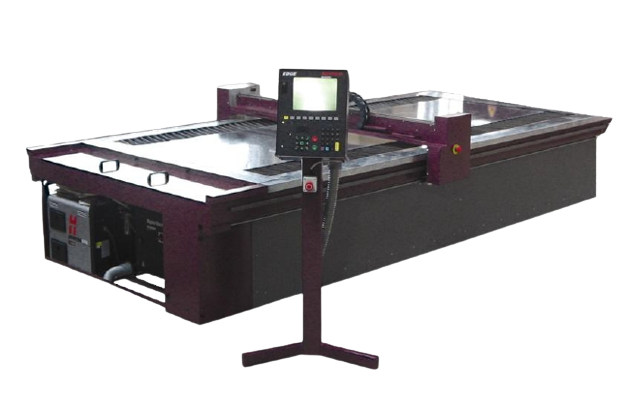

Система плазменной резки MasterCut
Система плазменной резки MasterCut идеально подходит для использования в операциях, когда толщина листа не превыщает 12 мм. Станок обеспечивает эффективный раскрой заготовок из различных видов листового металла.
Рабочая зона, мм......3000х1500
Скорость траверсы, м/мин.....22
Контроллер.....Burny
Плазматрон Hypertherm PowerMax.....1250
Точность позиционирования, мм......0,2
Электропитание, В/Гц/кВА/В/кВт......220/50/2,5 3х380/6
Пневмопитание, Бар/л/мин.......8/250
